bevestiging hak op schoen

Om de hak op de schoen te bevestigen wou ik lijm gebruiken. De rubberen zool van de schoen en het oneffen ondervlak werkte dit ten zeerste tegen! Om dit probleem om te lossen heb ik een deel van de houten zool en een deel van de rubberen zool verwijderd. Zoals op de foto's hieronder te zien is,vervangt de houten zool nu de rubberen zool volledig en heb ik de verlijming kunnen realiseren door textiel op hout met 2-componenten epoxy lijm.

Verdere afwerking prototype

Na de sleuven gefreesd te hebben en de schroeven in de hak te schroeven was dit het resultaat. De geleiding verliep eerst wat stroef maar na een beetje bijschuren met de Dremel was dit snel verholpen!

Achteraanzicht:

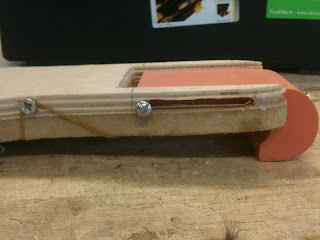

Verhoogde stand. De uitsparing in de zool wordt nog een beetje bijgewerkt zodat de hak verticaler komt te staan om te vermijden dat deze te snel zou terugklappen.

Achteraanzicht verhoogde stand:

Aanpassing prototype

Eerst ben ik op zoek gegaan naar een ander materiaal om de hak uit te maken. Het moest stevig zijn en goed bewerkbaar. Metaal was hiervoor zeker stevig genoeg maar moeilijk te bewerken! Lassen zorgde voor onnauwkeurigheden en de gewenste kromming werd moeilijk bekomen. Hout is dan weer iets gemakkelijker bewerkbaar maar splijt snel en kan en deze uitvoering gemakkelijk barsten en breken. Dus heb ik gekozen voor High density PU schuim. Dit is zeer stevig en zeer gemakkelijk te bewerken!

Hieronder de foto's van hak ter vervanging van de metalen buizen.:

Vooraan zijn er gaten geboord waar later schroeven inkomen die als geleiding zullen dienen.

Achteraan heb ik een klein gaatje geboord om een rekker door te kunnen steken en te bevestigen aan een schroef.

Vervolgens heb ik een houten zool gemaakt die de onderste laag van een schoen moet voorstellen. Hierin heb ik een sleuf gefreesd waarin de hak moet komen en kunnen bewegen.

Dit is de uiteindelijke opstelling die bekomen moet worden.

Volgende stappen zijn: Sleuven frezen in de zool,geleidingsschroeven bevestigen aan de hak en het geheel bevestigen op de schoen.

eerste proefmaquette

Dit systeem werkte zeer goed tijdens de test. Enkel door onnauwkeurigheden en verkeerde materiaalkeuze zakte de hak deels door. Voor de eindmaquette zal ik dus met stevigere materialen moeten werken en goed letten op de afwerking

probeersel grote spoed+ uitwerken ander idee

Eerst heb ik het idee om met een grote spoed te werken snel uitgewerkt in schuim. Hierdoor kwam ik snel tot de conclusie dat dit vrij onhaalbaar ging zijn omdat de steunpunten niet groot genoeg gingen zijn en omdat zo'n grote spoed niet haalbaar is.

Dus ben ik het volgende idee beginnen uitwerken:

Eerste schetsen

Marktonderzoek en inspiratie

Opdrachtstelling: Instelbare hakhoogte

De volgende opdracht draait rond mensen met een voet- of beenprothese en hun mogelijkheid in schoenkeuze. Een prothese wordt meestal maar aangepast aan 11 soort schoen,wanneer men een schoen met een hogere hak wilt dragen zal de rest van het been uit balans zijn en wat dus voor ongemak zorgt. Onze opdracht is nu om een schoen te ontwikkelen met een instelbare hakhoogte waarbij de handen niet gebruikt worden. Zo wordt er al een deel van de problemen met prothesen opgelost zodat mensen zelf hun hakhoogte kunnen aanpassen.

Klant


Vigo (http://www.cto-orthopedie.be/)

Planning


5 april: Start (presentatie Vigo)
7mei: Testen prototypes op Opendeurdag Howest
10 mei: tussentijdse geedback
24 mei: eindjury

Indienen


-2 duidelijke schetsen (A3) die het eindprincipe visualiseren
-Blog
-werkend prototype,adaptatie van een dagelijkse schoen

Zeep verdeler + borstel

Door op de knop bovenaan te duwen komt er een beetje zeep onderaan uit en kan men onmiddelijk beginnen schrobben. Door dit systeem wordt er enkel de benodigde zeep gebruikt.

Inspiratiebord en Designflow

Moodboard: Mogelijke materialen en producten van de verschillende bedrijven,types koelboxen,verbindingswijzen en transport van groenten en fruit.

Designflow: Ontwerpproces van idee generatie tot uitwerken

Foto's eindmodel

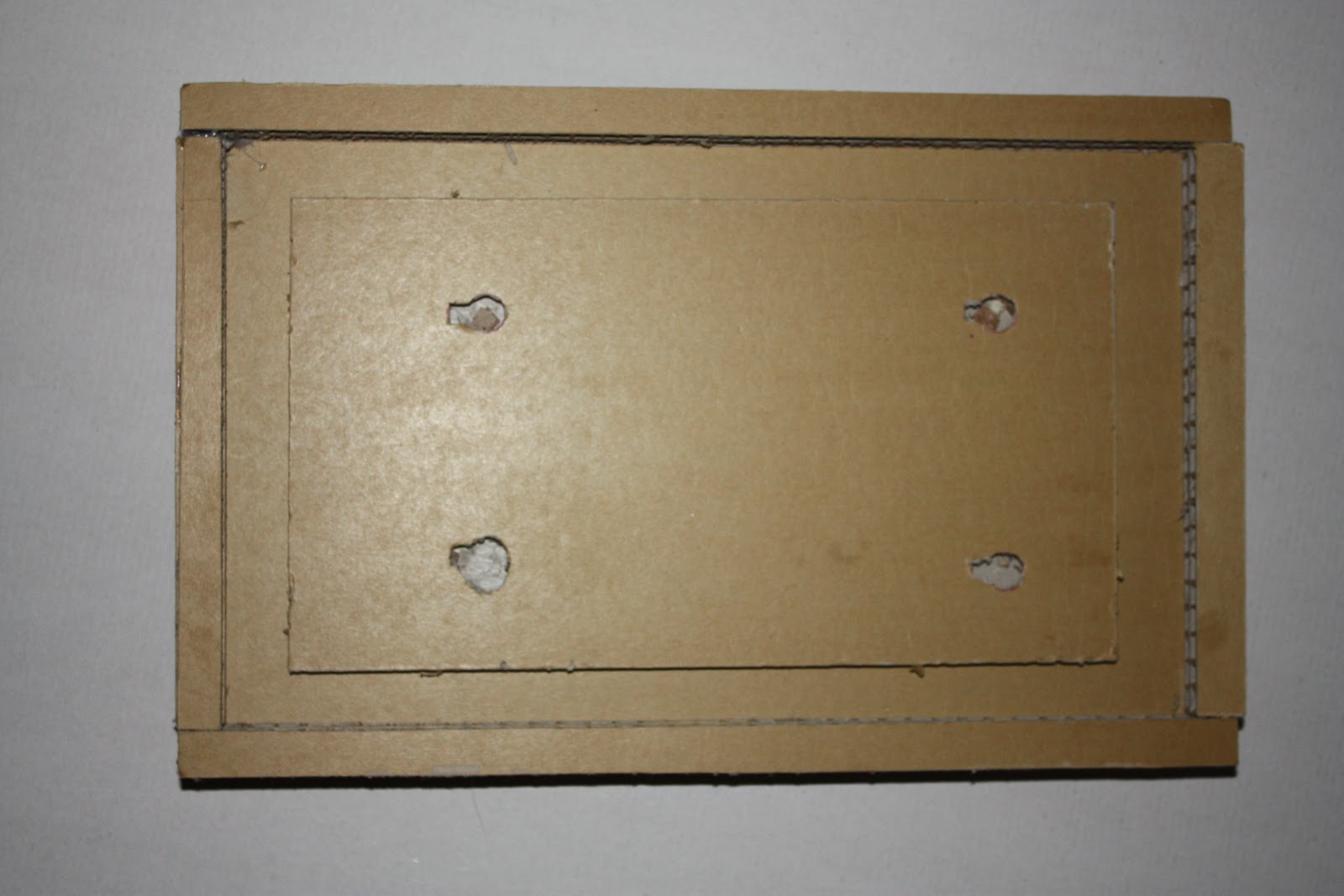

Bodemplaat volgens het pallet principe van Europal met opstaande randen en centraal een extra kleinere plaat om zo gleuven te vormen.

Gaten en sleuven in de bodemplaat voor de verbinding van de isolatieplaten met het karton. Dit zorgt voor een gemakkelijke afbraak en recyclage. (Alle isolatie wordt op deze manier aan de pallet bevestigd)

Bodemplaat+isolatieplaat met zichtbare pennen die in de sleuven gebracht worden.

Bevestigde isolatieplaat op de bodemplaat.

Opengeplooide sleeve met isolatieplaten. Deze bestaat uit een kartonnen plaat met v-scores en dezelfde gaten en sleuven als de bodemplaat.

Toegeplooide en bevestigde sleeve in de gleuven.

Bovenaanzicht in de "isolatiebox"

Deksel volgens hetzelfde principe als de rest van de isolatieplaten. De hoeken zijn verstevigd met hoekprofielen van Europal.

Gesloten Isolatiepallet. Op deze manier wordt een isolatiebox binnenin een kartonnen pallet verkregen en kan men optimaal isoleren. Hierdoor is de huur van koelcontainers overbodig,weegt de lading minder en is alles goed recycleerbaar. Dit zijn allemaal factoren die de kosten kunnen drukken.

Eindschetsen

Ik ben mijn eindschetsen vergeten in te scannen voor ik ze op mijn Designflow paneel had geplakt dus hier heb ik spijtig genoeg geen afbeeldingen van. Je kan ze hierboven bekijken in de presentatiepanelen.

Snap verbinding

Trash bin | Snap

The white cover of the trash bin is attached to the body with a snap connection. By the shape of the connection you can rotate and easily disassemble the cover.

Makedo

makedo can be used in so many ways to make so many things. It seems likely that everyone will find a way to use the parts which makes sense to them. Use these instructions as a guide to work out what to do, and then do it your way.

The re-clip comprises a pin and a clip which clamp material together. Squeeze the clip to release the parts for reuse.

The lock-hinge pivots freely or locks into a fixed position. It can join or create a corner between two materials or be used to form a swiveling moving part.

The safe-saw can punch holes and cut through various types of card without risk of injury.

It is through these widgets that makedo opens up the possibility of creation by allowing manipulation and connection of material, over and over.

Prototype Koelbox

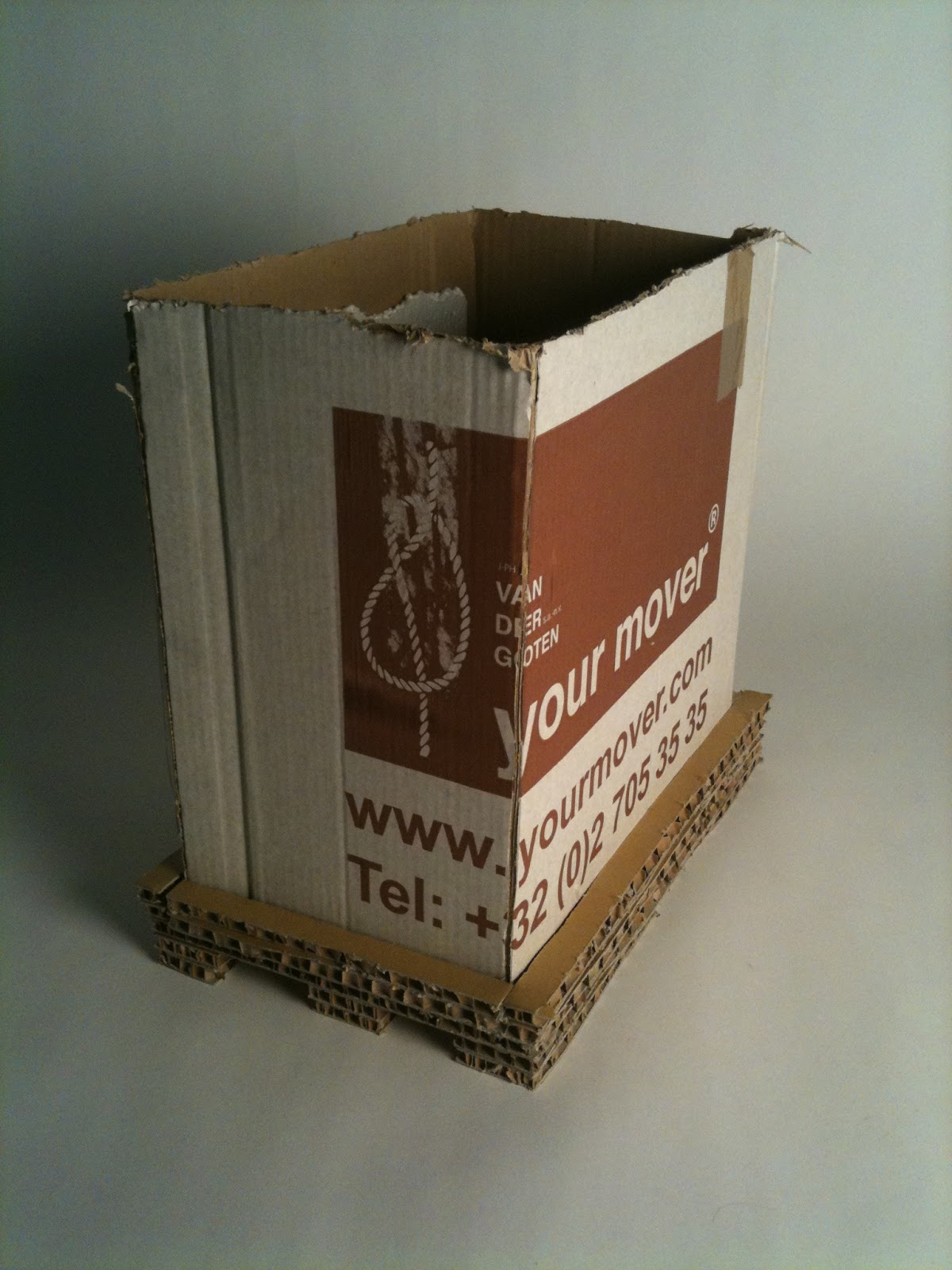

Na de feedback ben ik begonnen met een eerste prototype te maken van de "Koelpallet". Hieronder heb ik enkele foto's en tekst erbij geplaats om deze te verduidelijken.

Pallet

Het onderstel is net hetzelfde als de pallet die europal al maakt. Er zijn echter gleuven toegevoegd voor de plaatsing van "sleeves" om zo een box te creëren. Het eerste idee was om de honginraatstructuur te vullen met isoleerschuim om zo een sterke en isolerende laag te vormen. Na verder onderzoek blijkt dit praktisch onhaalbaar en ook nadelig voor de isolatie omdat het isolatiemateriaal opgesplitst zou worden. Dus ben ik overgegaan naar een laag honingraat karton en daarop een laag isoleerschuim. Dit schuim kan ook een aanzienlijke druk aan zolang het geen puntbelasting is. (Op de foto moet de open hongingraat dus isolatieschuim voorstellen)

Sleeves

Voor de sleeves gebruik ik hetzelfde principe als degene die IPS gebruikt om "Hy boxes" te maken. Door een vierkant van platen vast te zetten in de gleuven wordt een stevige constructie bekomen. Deze platen zouden langs de binnenkant bedekt worden met isolatieschuim die mooi aansluit tegen de bodemplaat.

Deksel

Het deksel bestaat simpelweg uit een plaat hongingraatkarton met omgeplooide randen. Voor de bevestiging en versteviging van deze randen zou ik gebruik maken van de hoekprofielen die Europal maakt en deze in de hoeken verlijmen. Langs de binnenkant wordt een opnieuw een isolatielaag aangebracht die ook mooi aansluit bij de isolatieplaten in de sleeves. Op deze manier verkrijgen we een isolatiebox binnenin een kartonnen doos/pallet.

Hieronder nog enkele foto's over de montage:

Feedback:

-Op zoek gaan naar specifieke doelgroep waar het gebruik van kartonnen dozen in de logistiek kan ingewerkt worden.

-Verbindingswijze isolatie aan karton uitwerken

-Lijmen of andere verbindingstechnieken  (designtoconnect.blogspot.be)

-Welke materiaal voor de sleeves?
